Système de navettes

Système de navettes

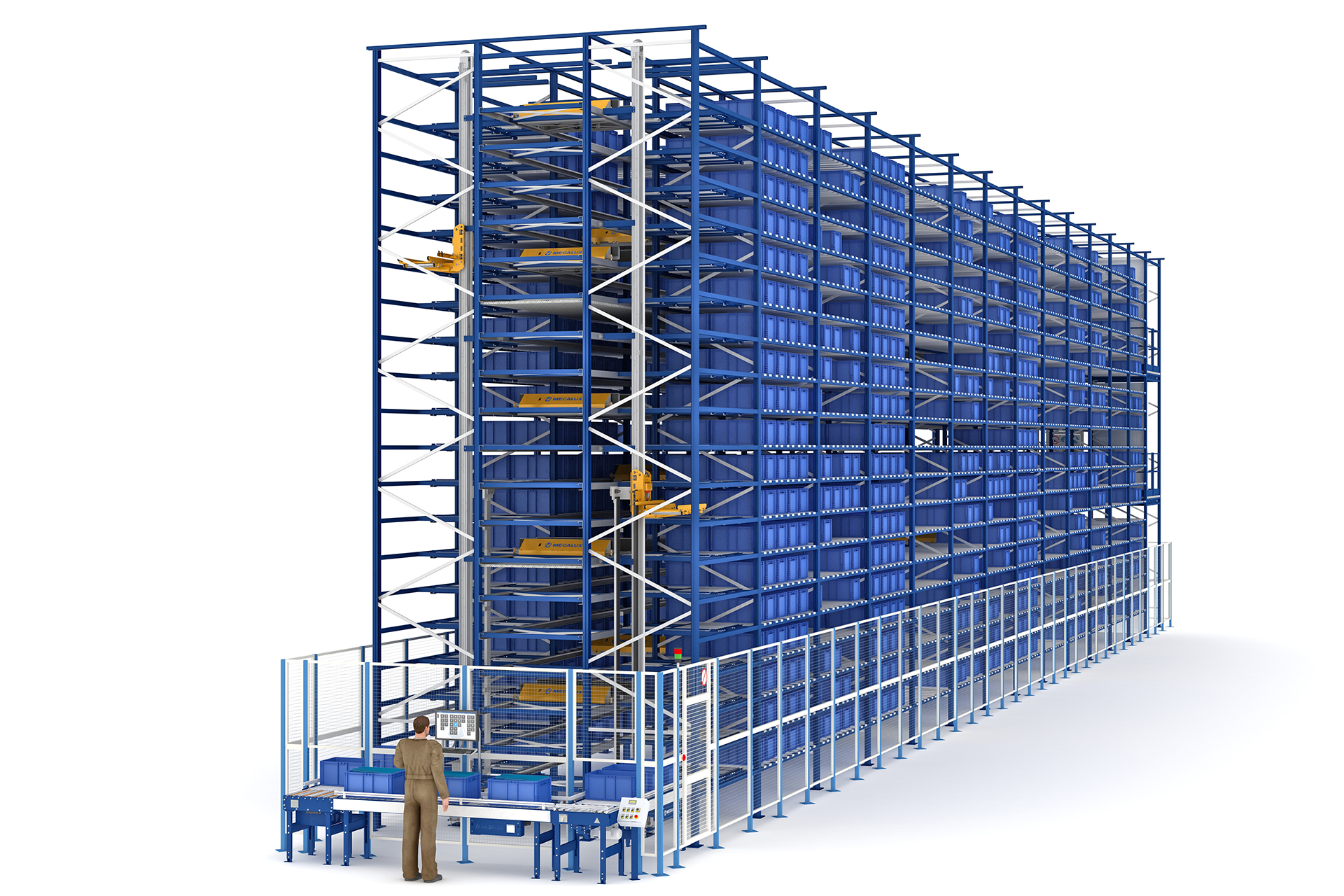

Solution de stockage automatique avec navettes pour bacs et articles de petites dimensions.

Produit

Système automatisé de navettes pour les centres de distribution à haute performance

Le Système de navettes ou Shuttle System est une solution de stockage automatisée pour bacs qui accélère la préparation des commandes, permettant un flux continu de produits entre l’entrepôt et les postes de préparation.

Les rayonnages exploitent toute la surface disponible, tant en longueur qu’en hauteur, pour stocker un grand nombre de bacs.

Avantages

Préparation des commandes plus agile et capacité de stockage accrue

Cette solution augmente la densité de stockage, accélère la préparation des commandes et accroît ainsi la productivité.

  • Système de stockage pour bacs, conteneurs et petites pièces entièrement automatisé.
  • Fonctionnement 24h/24 et flux continus.
  • Rapidité dans les entrées et les sorties de marchandises.
  • Multiplication du nombre de cycles par heure.
  • Inventaire du stock permanent et en temps réel grâce au logiciel de gestion d’entrepôt Easy WMS.
  • Système modulaire et évolutif pour une future extension en fonction des besoins logistiques.
  • Optimisation de la surface disponible pour une plus grande capacité de stockage.
  • Adaptabilité aux différentes unités de charge : bacs en plastique, en carton ou plateaux métalliques, de tailles multiples
  • Maintenance facile du système sans avoir à arrêter complètement l’installation.

Applications

Un picking intensif et plus performant pour tous types d’entreprises

Le Système de navettes convient aux entreprises de tous secteurs, en particulier celles qui stockent une multitude de petites références, dans un espace limité et qui ont besoin de renforcer la préparation de commandes dans leurs installations logistiques. Ce système facilite également la consolidation et le séquençage des commandes déjà préparées, ainsi que l’approvisionnement des lignes de production.

Entreprises des secteurs de la santé et pharmaceutique : produits de petites dimensions, dans un espace limité et à température contrôlée.

Entreprises de pièces détachées et de maintenance : articles de plomberie, d’électricité et de distribution pour les grossistes.

Entreprise du secteur de la distribution : petits produits, à forte rotation.

Entrepôt tampon (buffer) : ce Système de navettes peut servir de zone de stockage temporaire pour certains produits, tels que les marchandises nécessaires aux chaînes de production.

Fonctionnement similaire à celui d’un trieur : l’entrepôt organise les produits requis pour la préparation simultanée d’un grand nombre de commandes.

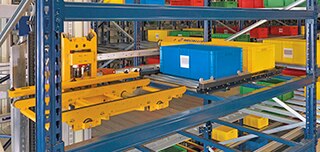

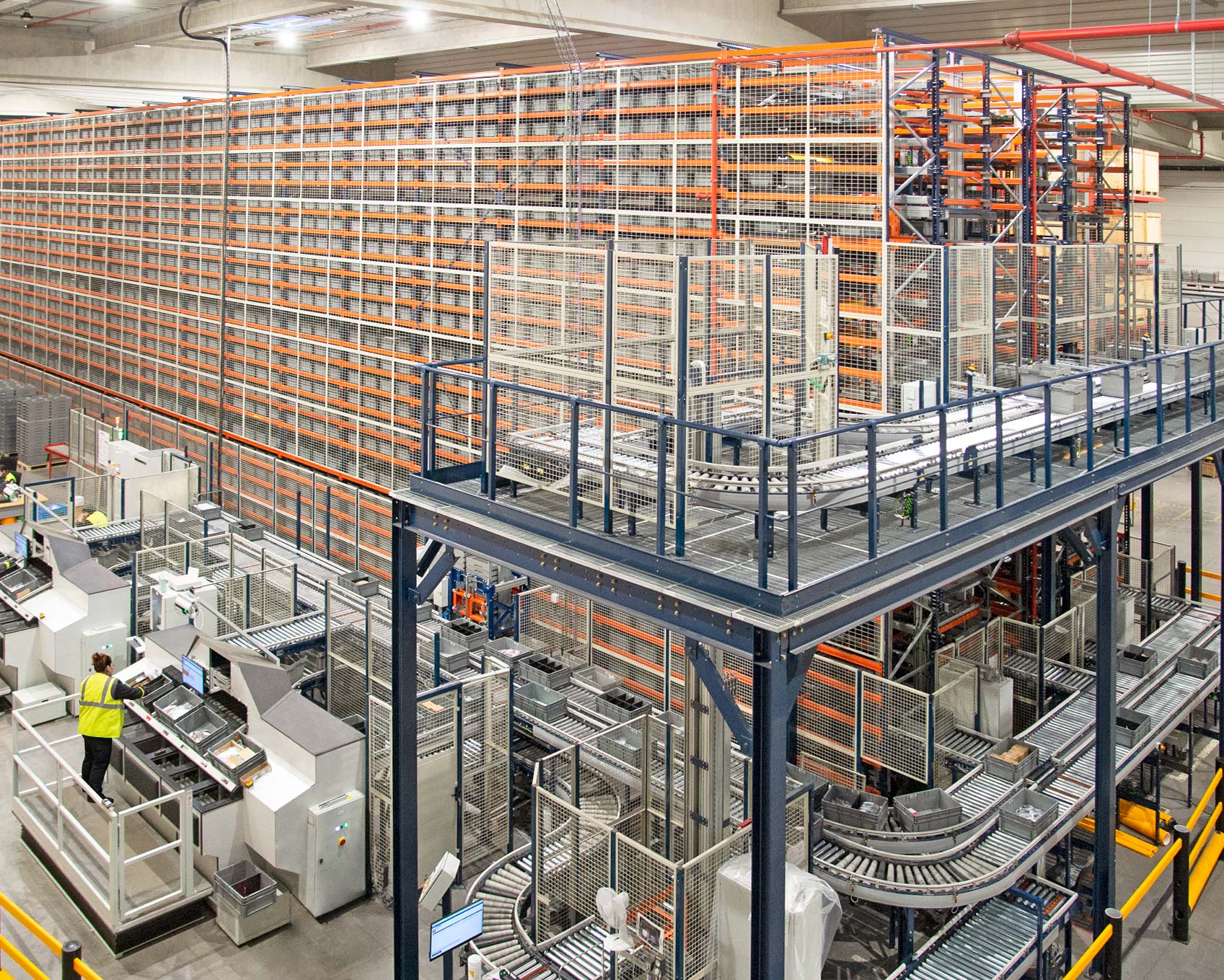

Le système de navettes alimente automatiquement les stations de picking en marchandises nécessaires à la préparation de commandes

Fonctionnement

Une circulation continue et sécurisée des marchandises

Le Système de navettes est spécialement conçu pour faciliter la préparation d’un grand nombre de commandes par jour.

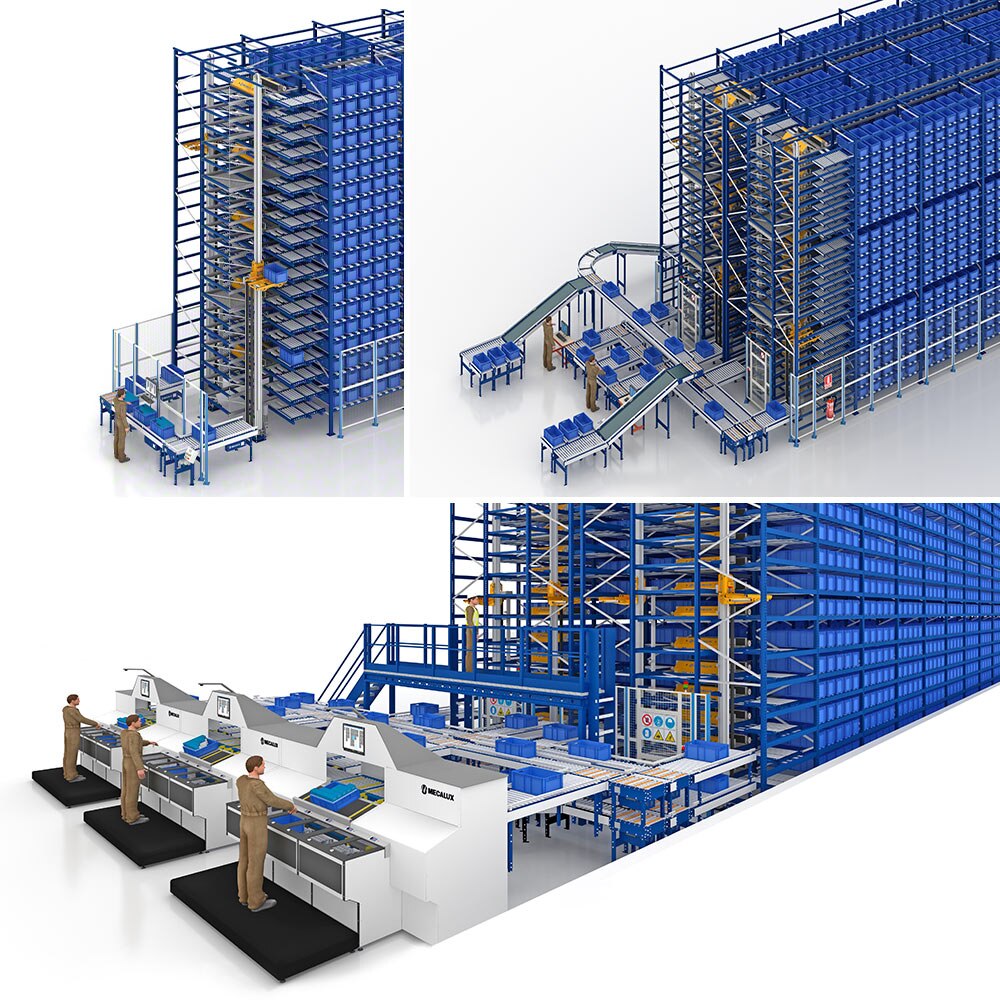

Les stations de picking

Trois façons de réaliser le picking dans un même entrepôt

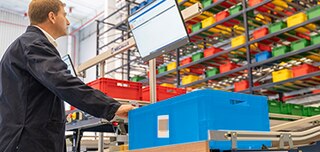

Ce Système de navettes est combiné avec des postes de picking depuis lesquels les commandes sont préparées selon le critère du produit vers l’homme. Les bacs sont automatiquement envoyés à l’un des trois types de postes de picking disponibles :

  • Station de picking traditionnelle. Cette solution est idéale pour la préparation de commandes occasionnelle, elle est construite sur un circuit de convoyeur en forme de U situé à l’avant du magasin (si c’est un convoyeur à rouleaux) ou sur l’un des côtés (si c’est un convoyeur à bande). Les opérateurs récupèrent les bacs envoyés depuis le magasin et les répartissent dans des emplacements situés derrière eux. De cette manière, ils peuvent gérer entre 60 et 120 lignes/heure (en fonction des dimensions des bacs) pour préparer des commandes d’une seule et même référence.
  • Station de picking multi-commandes. Elle intègre également un circuit de convoyeurs en U, mais dans ce cas, les commandes sont préparées sur l’un des côtés de l’opérateur, et non derrière lui. Les opérateurs reçoivent automatiquement du magasin les bacs (correspondant chacun à une commande composée de multiples références), y prélèvent les articles puis les trient par commande. Avec ce type de station, les opérateurs doivent seulement pivoter de 90° pour préparer les commandes, offrant une productivité de 90 à 165 lignes/heure.
  • Station de picking haute performance. C'est la solution la plus ergonomique, spécialement conçue pour faciliter et accélérer la préparation de commandes composées d'une multitude de références et de marchandises légères. Avec ce type de station de préparation de commandes, il est possible de préparer jusqu'à six commandes simultanément avec une cadence allant jusqu'à 1 000 picks/heure.

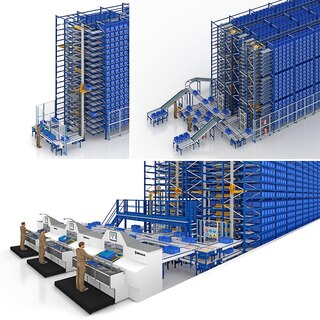

Le système de navettes peut être équipé de n’importe quelle station de picking dans lesquelles sont préparées les commandes

Composants

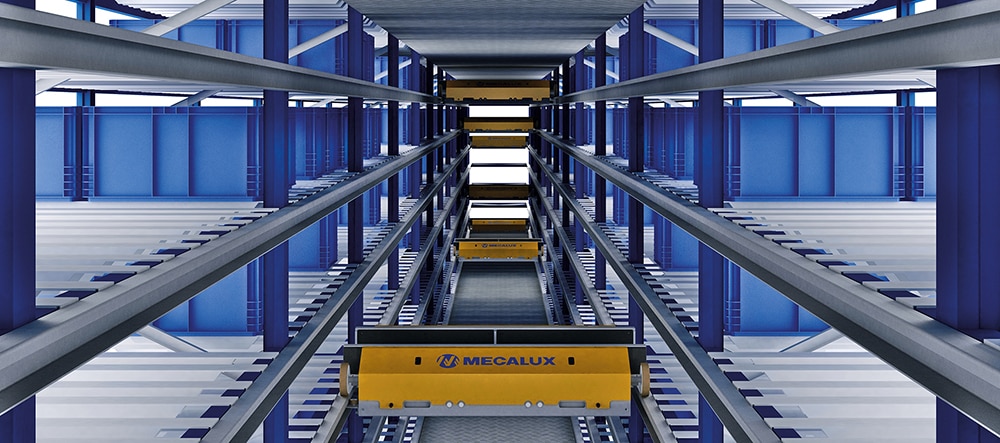

Les rayonnages du système de navettes peuvent stocker une multitude d’articles de petites tailles

Rayonnages

À simple ou double profondeur, ils peuvent atteindre 20 m de haut pour 100 m de long.

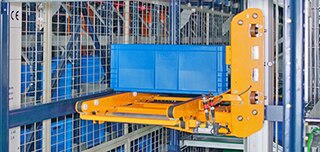

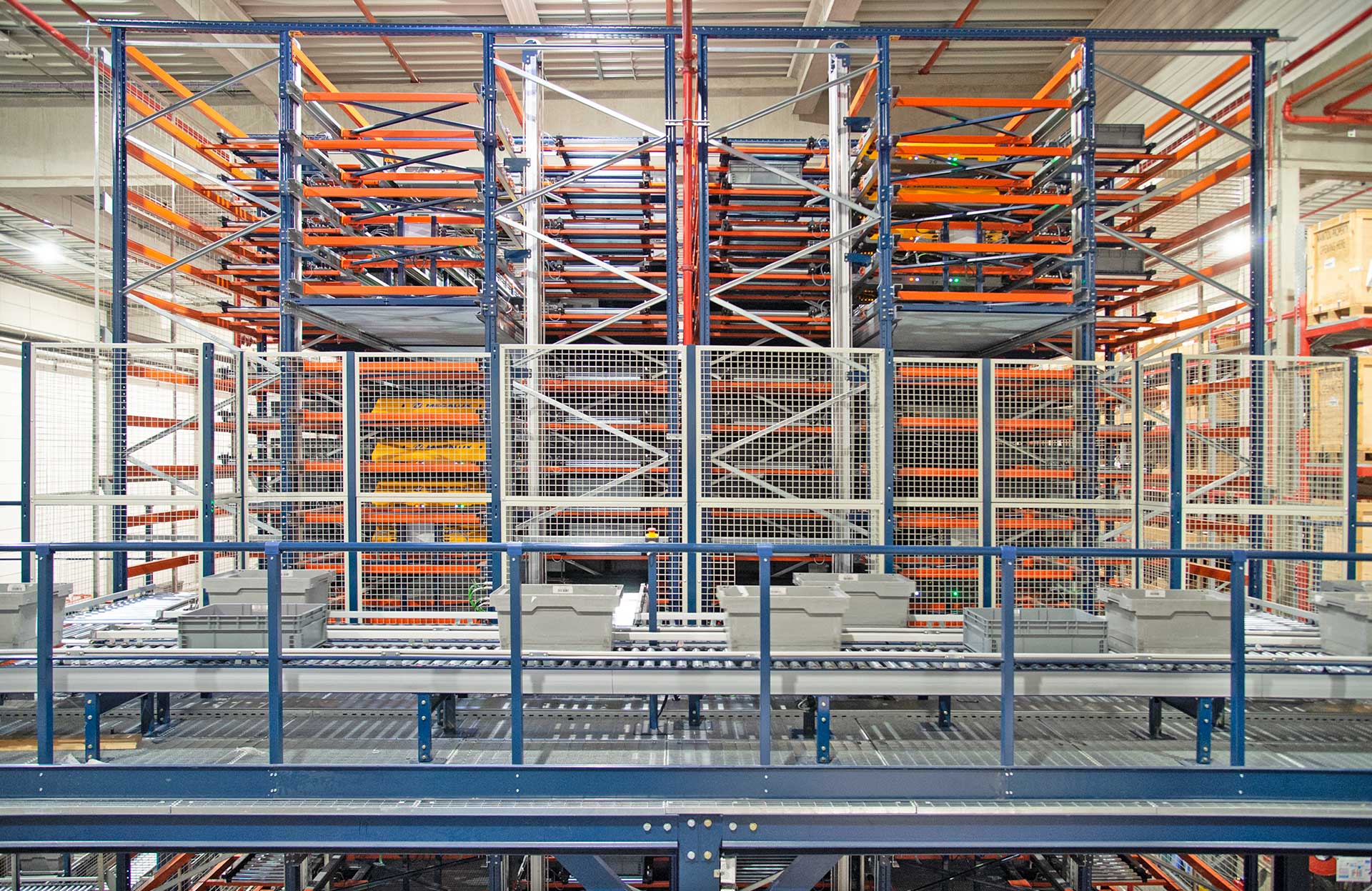

L’élévateur distribue les bacs entre les différents niveaux de stockage du système

Elévateurs

Ils déplacent les bacs jusqu’au niveau du rayonnage où ils doivent être stockés.

Les convoyeurs pour bacs connectent le système de navettes aux stations de picking

Convoyeurs

Ils transportent les bacs vers les rayonnages où se trouve l’élévateur, ou vers les stations de picking.

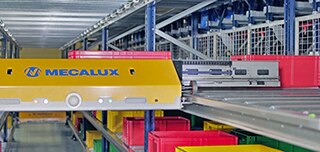

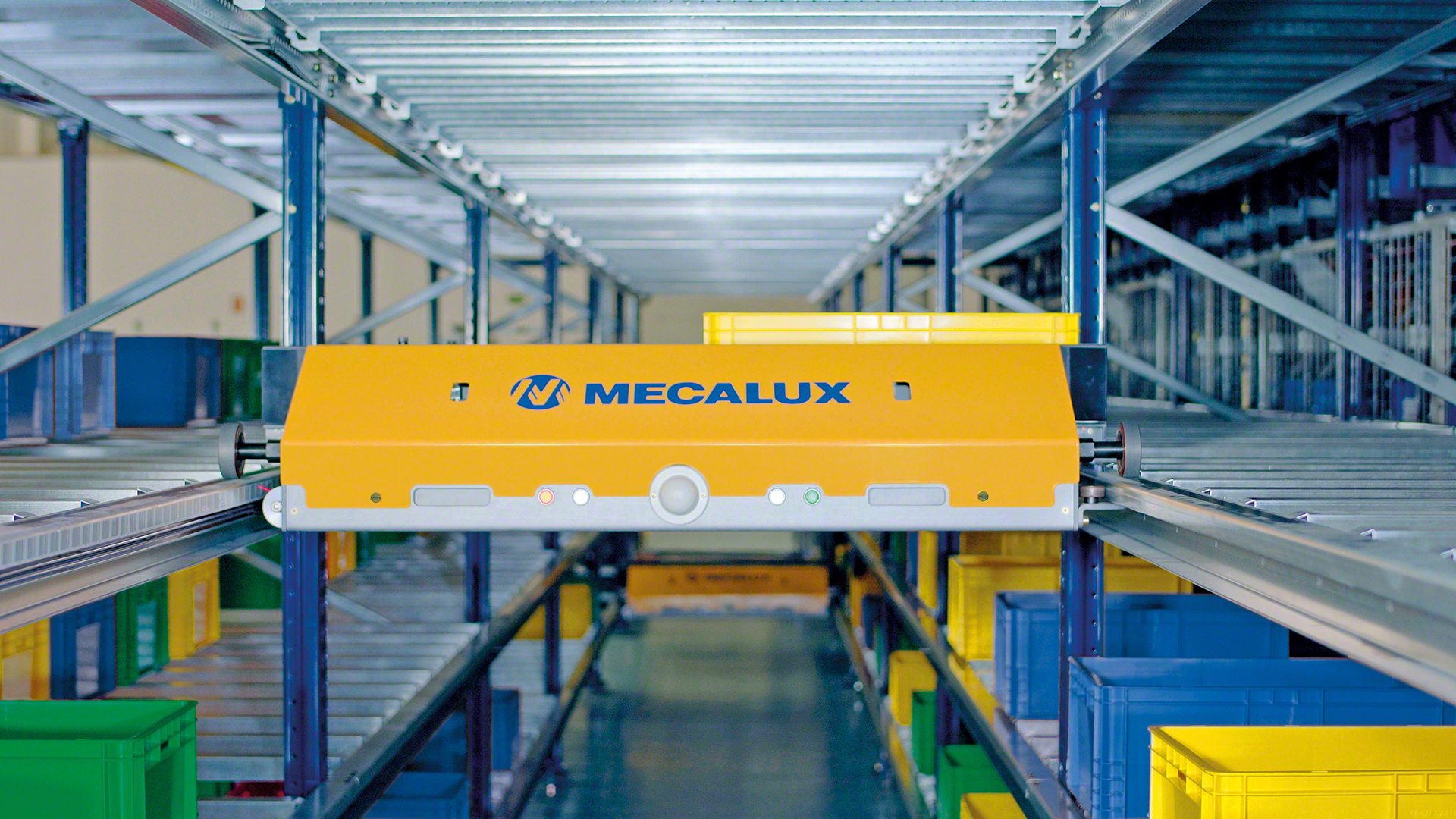

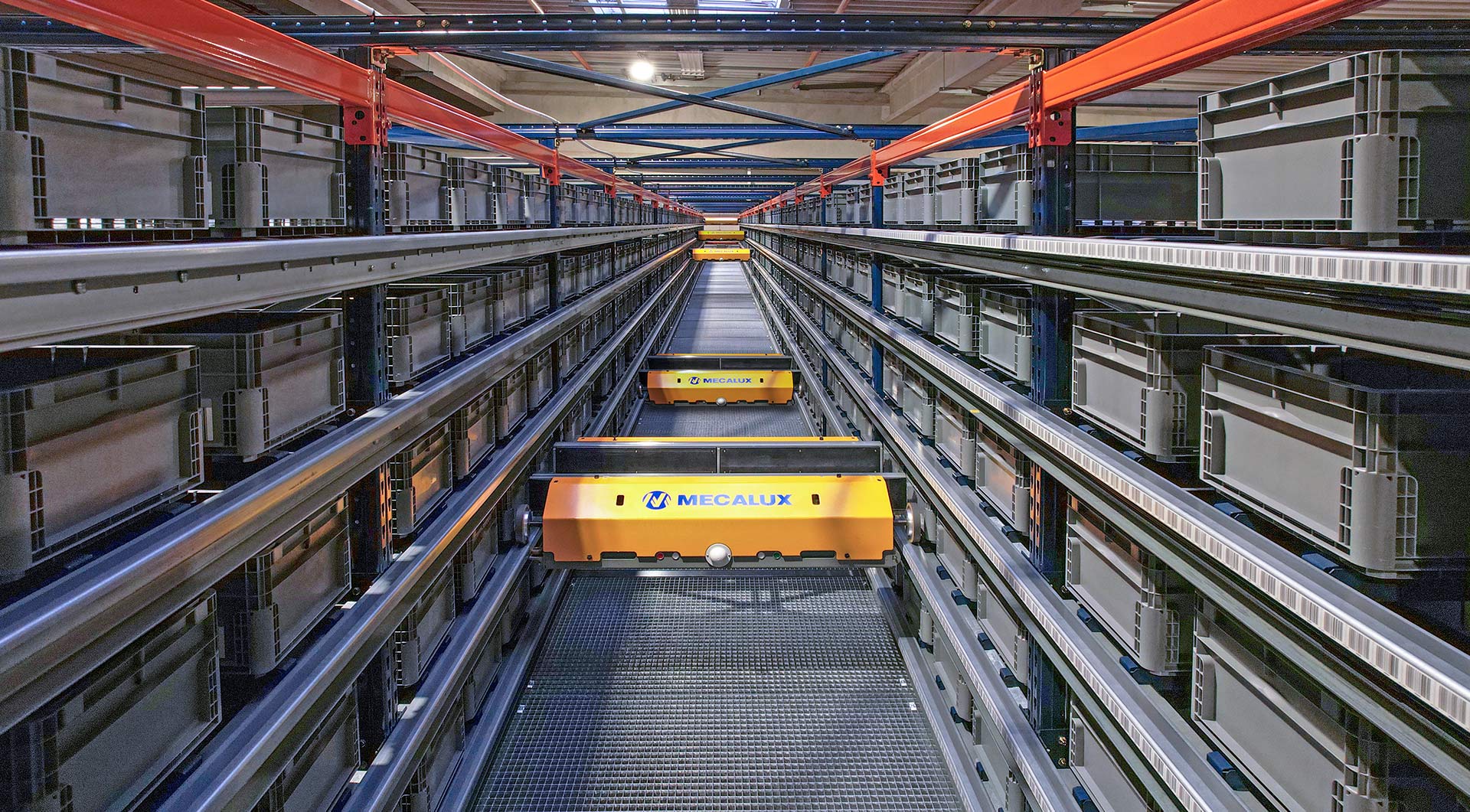

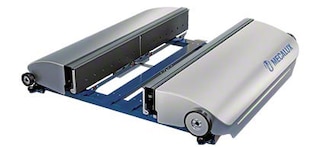

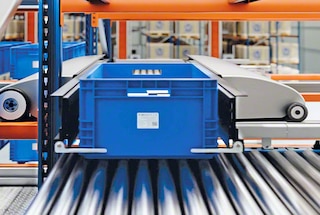

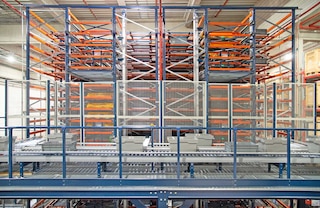

La navette du Shuttle System introduit et extrait automatiquement les bacs de leurs emplacements

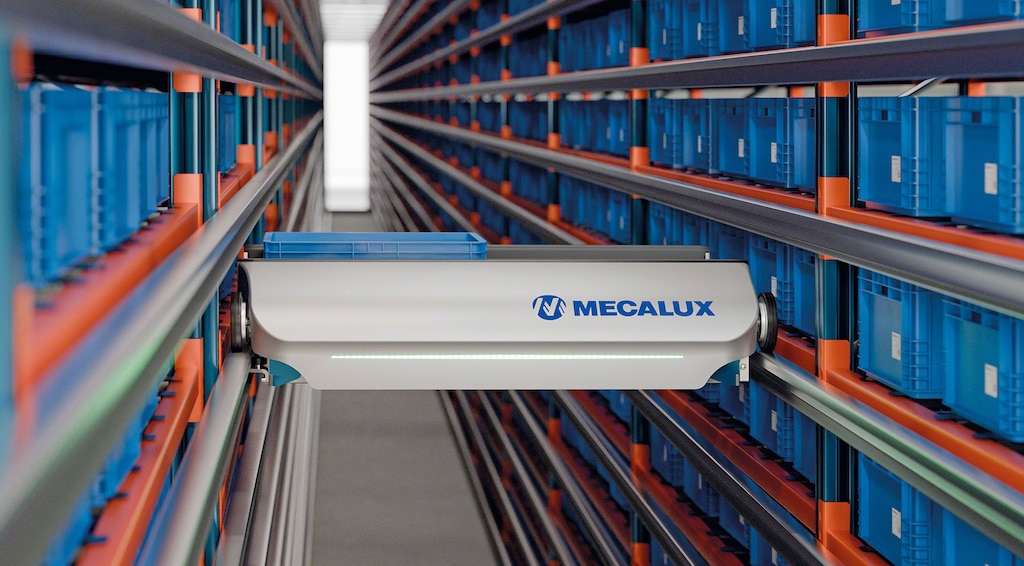

Navettes (Shuttle)

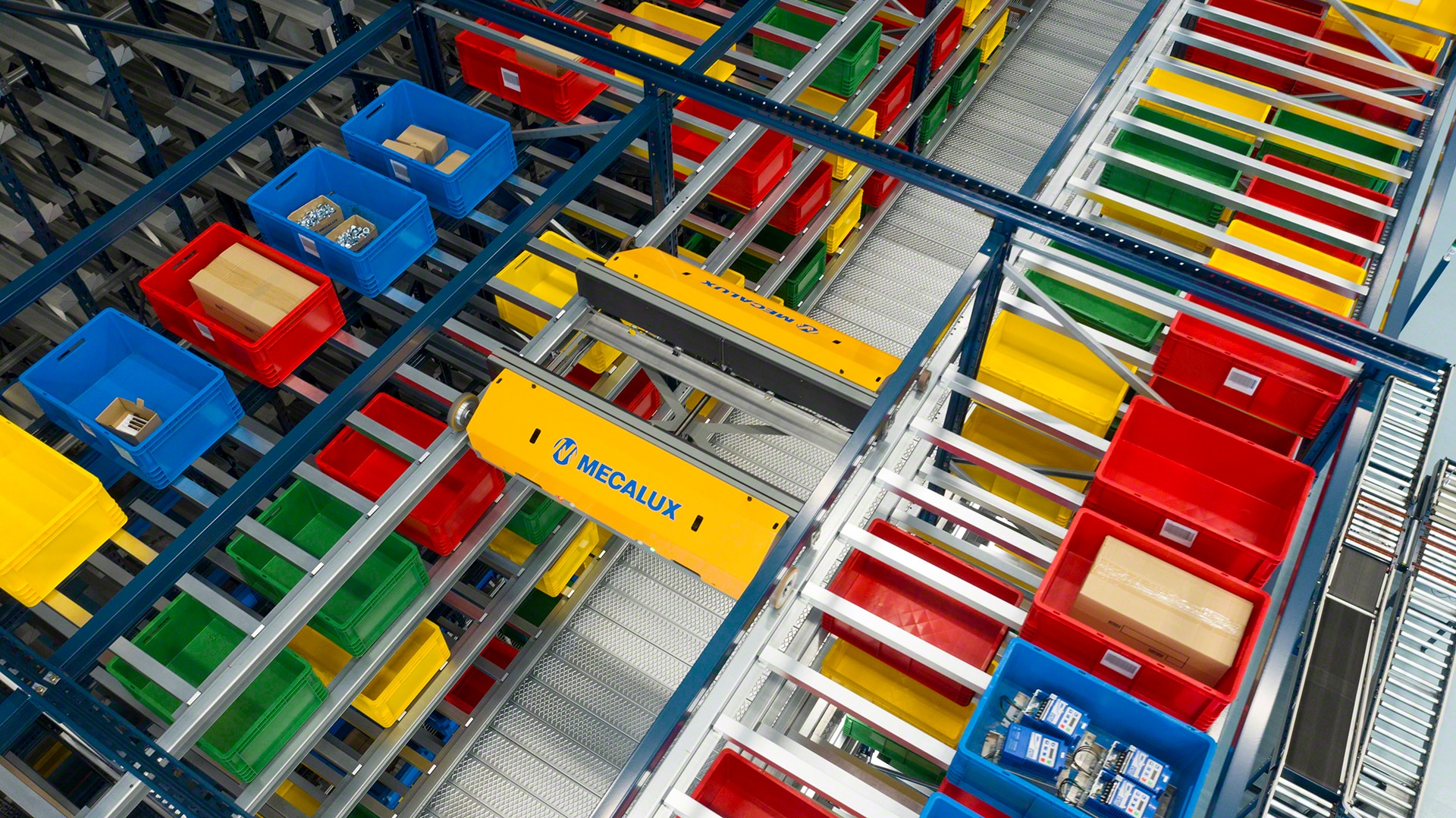

Chaque niveau de stockage dispose d’une navette qui extrait les bacs de leur emplacement au moyen de bras télescopiques capables de s’adapter aux dimensions des unités de charge et à leur position en simple ou double profondeur.

Le système de navettes comprend un logiciel de gestion pour le contrôle de la traçabilité de la marchandise

Système de gestion d’entrepôt

Il s’agit du logiciel qui régit le Système de navettes pour bacs et qui distribue la marchandise en fonction de son niveau de demande. Le logiciel dirige la circulation des navettes motorisées afin d’accélérer les opérations de stockage et la préparation des commandes.

Informations techniques

Hauteur maxi de l’installation 20 m
Longueur maxi de l’installation 100 m
Poids maxi des bacs 50 kg
Type de rayonnages À simple, double et triple profondeur
Vitesse de la navette Jusqu’à 4 m/s
Accélération de la navette Jusqu’à 4 m/s2
Température de l’entrepôt De 0 à 40 °C
Le système de navettes est la solution idéale pour une gestion optimale des articles de petites dimensions.
